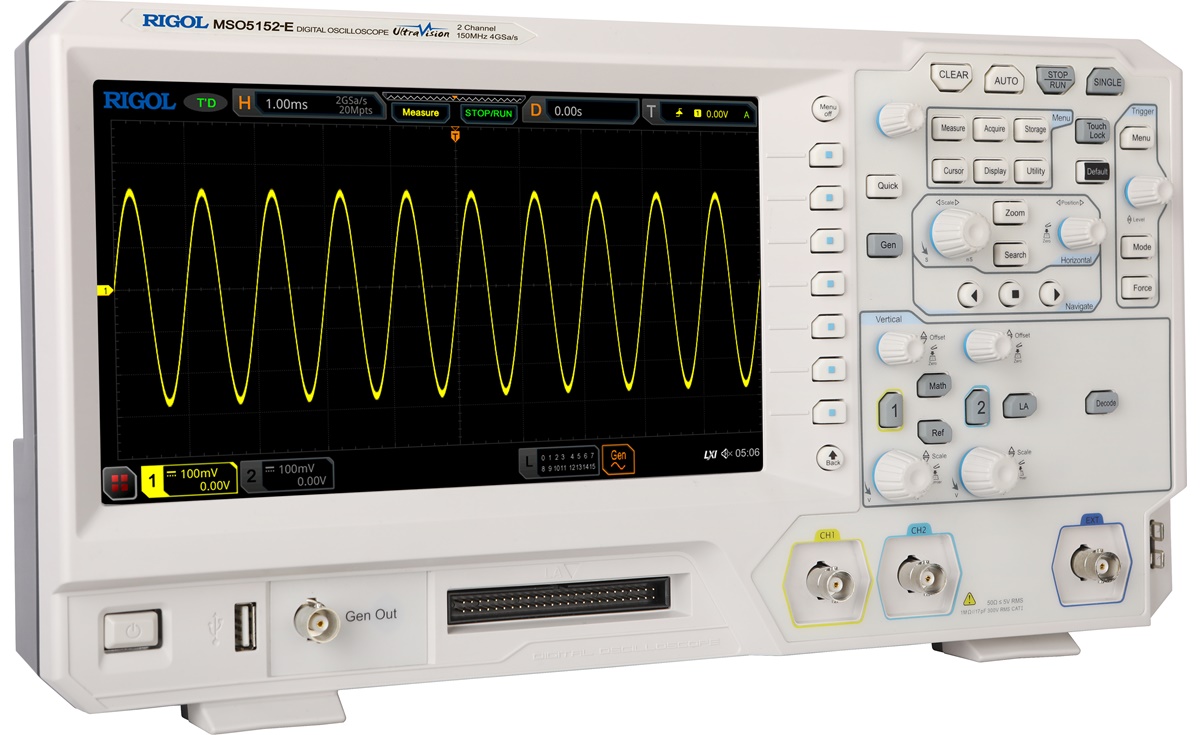

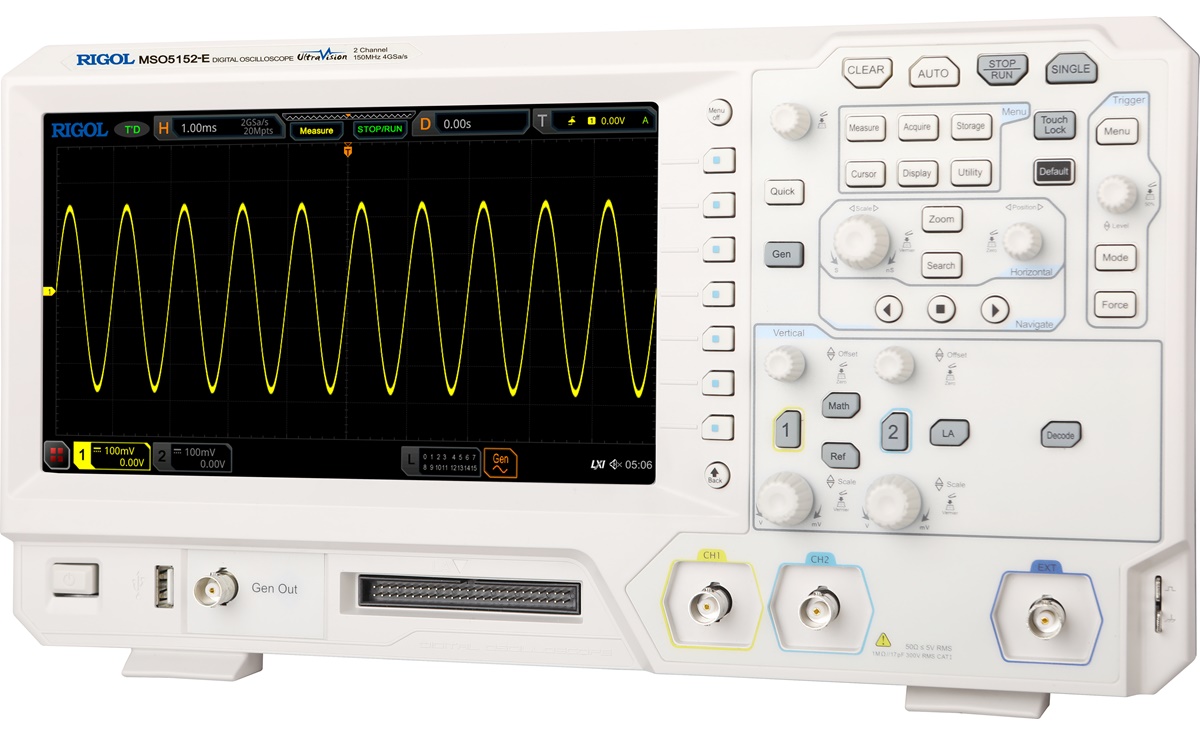

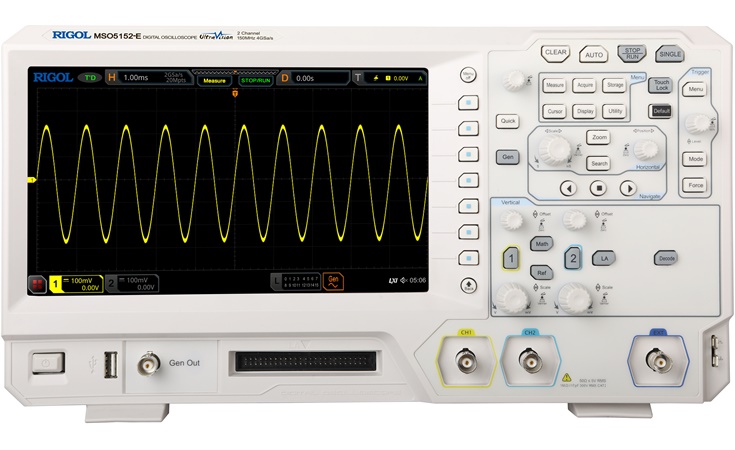

Die MSO5000E-Serie ist eine multifunktionale und leistungsstarke Oszilloskopserie die auf der Basis der neuen Rigol UltraVision II-Technologie
entwickelt wurde.
Die Oszilloskope erreichen eine Abtastrate von bis zu 4 GSa/s, eine extrem hohe Speichertiefe von bis zu 100 Mpts und eine Signalerfassungsrate von bis zu 500.000 wfms/s.
Weiterhin bietet die Serie ein klares 9“ Touch-Display mit einer Auflösung von 1024x600 Pixeln.
Das große 22,9 cm (9") Touch-Display mit der Auflösung von 1024 × 600 Pixel erlaubt die schnelle Navigation in Popup-Menüs, die Einstellung der Skalierung, das Zoomen und das Verschieben der Signale per Touch.
Moderne digitale Oszilloskope sind zu einem weitumfassenden Werkzeug geworden. Die MSO5000E Serie integrieren gleich 7 Instrumente in einem.
Neben dem digitalen Oszilloskop bietet die Serie ein 16-Kanal-Logikanalysator, Spektrumanalysator, einen 1 Kanal Arbiträrsignalgenerator mit 25 MHz, ein digitales Voltmeter, einen hochpräziser Frequenzzähler und einen Protokollanalysator.
| Features | MSO5000E |
|---|---|
| Kanäle | 2 |
| Bandbreite | 150 MHz |
| Abtastrate | 1 Kanal mit 4 GSa/s 2 Kanäle mit je 2 GSa/s |
| Signalerfassungsrate | 300.000 wfms/s |
| Speichertiefe (Basisgerät) | 1 Kanal mit 50 Mpts 2 Kanäle mit je 25 Mpts |
| Speichertiefe (max. Aufrüstung per Option) | 1 Kanal mit 100 Mpts 2 Kanäle mit je 50 Mpts |
Weitere technische Daten der Rigol MSO5000E Serie finden Sie im MSO5000E Datenblatt.
Features
Touch-Bedienung
Der 9-Zoll-kapazitive Multi-Touch-Bildschirm unterstützt verschiedene Touch Gesten. Zusätzlich behält die MSO5000Eer Serie die klassische Tastenbedienung bei. Diese Kombination optimiert die benutzerfreundliche und interaktive Erfahrung in hohem Maße.
Abtastrate-Bandbreiten-Verhältnis
Die Bandbreite und die Abtastrate sind zwei der wichtigsten Spezifikationen beim Oszilloskop, die den Ingenieuren bei der Auswahl des digitalen Oszilloskops Priorität einräumen. Die MSO5000E Serie bietet eine maximale Abtastrate von 4 GSa/s. Dadurch hebt sich die MSO5000E Serie deutlich von vergleichbaren Produkten ab.
300.000 wfms/s Signalerfassungsrate
Ein geeignetes Debugging-Tool hilft Ingenieuren dabei effizienter zu arbeiten. Die digitalen Oszilloskope der MSO5000E Serie liefern eine Signalerfassungsrate von bis zu 300.000 wfms/s. Damit können Störimpulse und seltene Ereignisse innerhalb von Signalformen schnell identifiziert werden.
256-level Intensity Grading
Das Intensity Grading auf 256 Ebenen kann Häufigkeiten von seltenen auftretenden Ereignissen widerspiegeln, indem auch umfangreiche Signalverläufe mit sehr vielen Messwerten komplett dargestellt werden.
Automessungen im vollen Speicher
Die MSO5000E unterstützt die automatische Hardware-Speicher-Vollmessung und bietet Messungen von 41 Wellenform-Parametern.
Pass/Fail Test
Mit Hilfe von einstellbaren Masken können Signale auf Gültigkeit geprüft werden. So lassen sich einfache Signalüberwachungen realisieren. Features: benutzerdefinierte Masken, Pass/Fail-Zähler, Stop bei Fehler, Fehler-Alarm.
Erweiterte FFT Analyse
Die MSO5000E Serie kann 1 Mpts von FFTs analysieren, wodurch die Frequenzauflösung in hohem Maße verbessert wird. Damit kann das Störungsrauschen in der zu testenden Schaltung besser analysiert werden. Um die zu beobachtenden Spektrumwellenformen einzustellen, stellen Sie die Mittenfrequenz und die Spanne ein; oder stellen Sie die Startfrequenz und die Stoppfrequenz ein.
Vielzahl von Trigger- und Dekodierungsmöglichkeiten
Die MSO5000E Serie bietet leistungsstarke Triggerfunktionen wie Flankentrigger, Impulsauslöser, Flankentrigger, Videotrigger, Mustertrigger, Dauertrigger, Zeitüberschreitungstrigger, Runttrigger, Fenstertrigger, Verzögerungstrigger, Setup- / Hold-Trigger, Nth Edge-Trigger und serieller Protokolltrigger. Folgende Dekodierungsmöglichkeiten können realisiert werden: RS232 / UART, I2C, SPI, CAN, LIN, I2S, FlexRay und MILSTD-1553.
Suchen und Navigieren
Wenn die Speichertiefe des Oszilloskops höher wird, ist das Lokalisieren eines bestimmten Ereignisses aus den Tausenden erfassten komplizierten Wellenformen eine mühsame Aufgabe, die viel Zeit und Mühe erfordert. Die Wellenformsuchfunktion kann Ihnen helfen, die betreffenden Ereignisse schnell zu lokalisieren.Downloads
Anleitung
MSO5000 Betriebsanleitung
Sprache: Deutsch
Dateigröße: 12.48 MiB
Erscheinungsdatum: 18.05.2020
MSO5000E Anleitung
Sprache: Englisch
Dateigröße: 6.96 MiB
Erscheinungsdatum: 28.10.2019
Datenblatt
MSO5000E Datenblatt
Sprache: Englisch
Dateigröße: 24.03 MiB
Erscheinungsdatum: 28.10.2019
