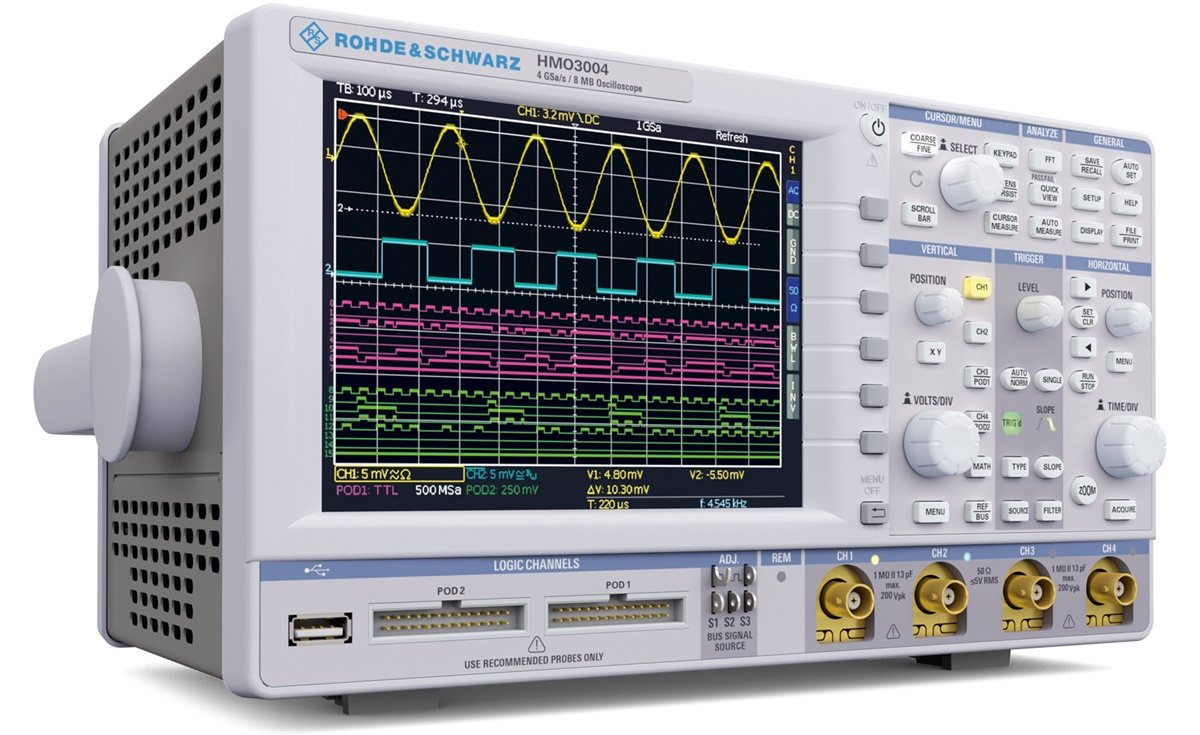

Name: Rohde & Schwarz HMO3044
Brand: Rohde & Schwarz
SKU: 4250138103708
Availability: Discontinued
Rating: 5.0 (1 reviews)

Modellübersicht

Kanäle

Bandbreite

300 MHz

400 MHz

500 MHz

300 MHz

400 MHz

500 MHz

Abtastrate

4 GSa/s

Signalerfassungsrate

200.000 wfms/s

Speichertiefe

8 Mpts

Mustergenerator

Logikanalysator (Tastkopf optional)

Besondere Features

Serielle Busanalyse

I2C, SPI, CAN oder LIN - geht es bei Embedded Systemen um die Interaktion mit der Außenwelt, so sind dies ohne Zweifel die meistgenutzten Kommunikations-Protokolle. Die R&S®HMO3000 Oszilloskope ermöglichen Ihnen eine Hardwareunterstützte Signaltriggerung und -dekodierung in all diesen Fällen. Sie können dafür jederzeit Ihr Gerät über Software-Lizenzschlüssel um die Funktionen erweitern, die Sie für die Entwicklung Ihrer Applikation benötigen.

Mustergenerator

Sie arbeiten in einem verteilten Projekt, die Interface Definition ist abgeschlossen, aber die Prototypen Hardware lässt auf sich warten? Der Mustergenerator stellt Ihnen ein Werkzeug für frei programmierbare, 4-Bit breite Bussignale zur Verfügung, mit dem Sie beispielsweise ein Sensor-Signal emulieren und damit Ihre Arbeit fortsetzen können. - Erzeugen Sie Protokolltelegramme mit Geschwindigkeiten von bis zu 50 Mbit/s - Nutzen Sie vorgefertigte Signalmuster: I2C, SPI, UART, CAN, LIN - Erstellen Sie eigene Muster nach Ihren Bedürfnissen oder modifizieren Sie die vorgefertigten Signalmuster

Digitales Voltmeter (DVM)

Das ebenfalls standardmäßig vorhandene, dreistellige Digitalvoltmeter erleichtert vor allem Servicetechnikern die Arbeit. Spannungsmessungen können für beide Analogkanäle gleichzeitig durchgeführt werden, integriert in ein einziges kompaktes Gerät behalten Sie die Übersicht auf Ihrem Arbeitsplatz. - Messen Sie zeitgleich auf beiden Analogkanälen, mit jeweils zwei frei wählbaren Parametern - Diese stehen zur Auswahl: DC, AC + DCrms, Crest Faktor, Vpp, Vp+, Vp- - Über die Position der Anzeige im Display entscheiden Sie

Sinussignal in der Zeitdomäne

Die Verzerrung von Eingangssignalen ist in der Zeitdomäne mit bloßem Auge oft nicht zu erkennen. So sieht ein aufgezeichnetes Sinussignal auf den ersten Blick verzerrungsfrei aus. Erst in der Frequenzdomäne zeigt das dargestellte Frequenzspektrum gut sichtbar weitere Harmonische, die als Oberschwingungen bei einem Vielfachen der Grundfrequenz auftreten. Es lassen sich aber auch beliebige Ausschnitte der im Single- oder Stoppmodus erfassten Signale nachträglich mit variabel wählbarer Fensterbreite untersuchen, da die FFT Funktion auch auf bereits gespeicherte Kurven angewendet werden kann.

Frequenzspektrum

Dank der leistungsstarken FFT-Funktion der R&S®HMO-Oszilloskopserien kann eine Signalanalyse in der Frequenz-Domäne mit bis zu 128.000 Punkten durchgeführt werden. Die Cursor-Messfunktionen und die Erkennung von Signalspitzen sind weitere praktische Hilfen. So kommen Entwicklungsingenieure auch in der Frequenz-Domäne spürbar schneller ans Ziel.
