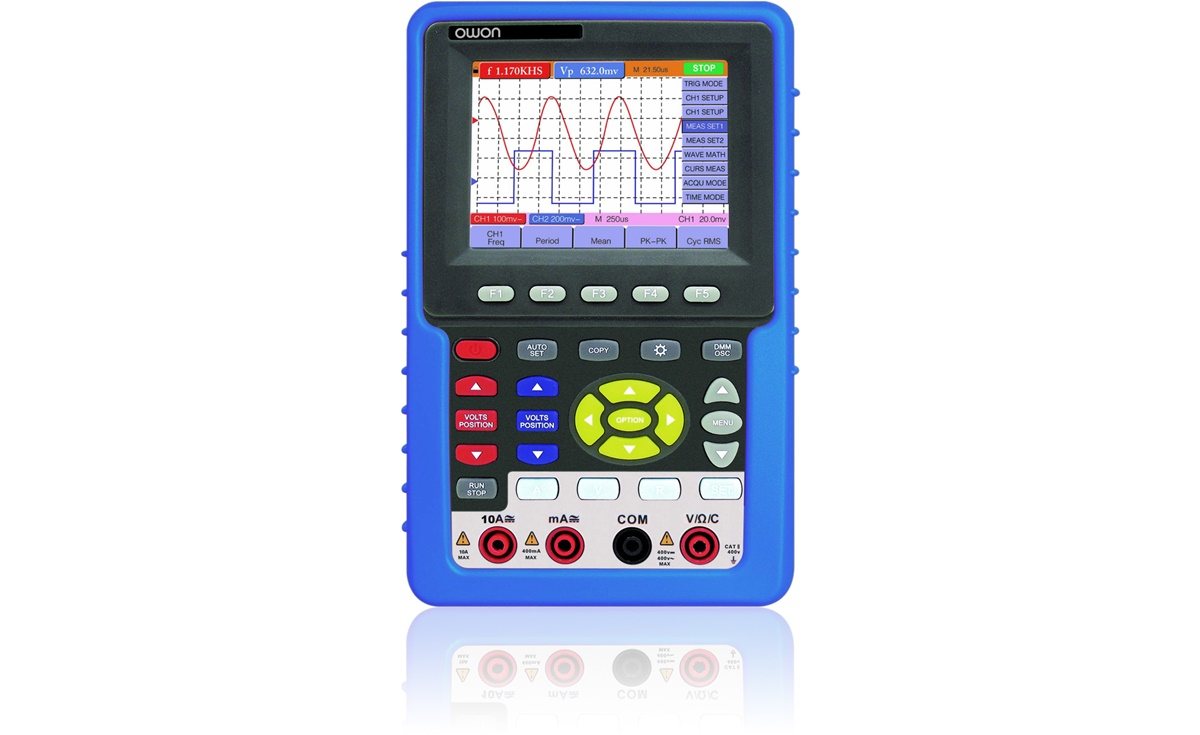

Das Digital Multimeter und Speicher Oszilloskop HDS2062M-N bietet hochwertige, zuverlässige Messtechnik zu einem einzigartigen Preis-/Leistungsverhältnis.
Die 3.8 Zoll (9,6 cm) großen Farb LCD Bildschirme lassen sich dank der hohen Auflösung von 640 × 480 Pixeln gut ablesen und auch die Menüführung ist durchdacht und auch ohne Anleitung in wenigen Minuten einfach zu handhaben.
Das HDS2062M-N bietet 500 MSa/s (500 Millionen Abtastungen pro Sekunde), eine Bandbreite von 60 MHz, einen hochwertigen LCD Bildschirm sowie eine USB Schnittstelle samt PC Software.
Die Lieferung erfolgt inklusive Aluminium Koffer, Lithium Akku, zweier Tastköpfe, USB Kabel, Software, Netzkabel und Bedienungsanleitung (englisch).
| Multimeter Funktionen | HDS2062M-N |
|---|---|
| Spannungsmessung | DC und AC 100 µV bis 400 V (±1% ± 1 Digit) |
| Strommessung | DC und AC 10 µA bis 20 A (±1% ± 1 Digit bis ±3% ± 3 Digits) |
| Widerstandsmessung | 0,1 Ω bis 40 MΩ (±1% ± 1 Digit bis ±1,5% ± 3 Digits) |
| Kapazitätsmessung | 10 pF bis 100 µF (±3% ± 3 Digits) |
| Durchgangstest | Piepton beim Widerstand < 30 Ω |
| Diodentest | Durchlassspannung 0 bis 1,5 V |
| Oszilloskop Funktionen | HDS2062M-N |
|---|---|
| Kanäle | 2 |
| Abtastrate | 500 MSa/s Echtzeit |
| Bandbreite | 60 MHz |
| Sampling Modus | Normale Abtastung, Spitzenwert Erkennung (Peak Detection) und Mittelwertbildung |
| Bildschirm | 3.8" Farb-TFT LCD |
| Auflösung | 640 × 480 Pixel |
| Signal | HDS2062M-N |
|---|---|
| Eingang | DC/AC Kopplung, bis 400 V |
| Abtastrate | 10 Sa/s bis 250 MSa/s Echtzeit |
| Zeitbasis | 5 ns/Div. bis 5 s/Div. (Schrittweite 1 - 2,5 - 5) |
| Speicher | 6000 Messpunkte pro Kanal |
| Vertikal | HDS2062M-N |
|---|---|
| A/D Wandler Auflösung | 8 Bit synchron auf beiden Kanälen |
| Vertikale Basis | 5 mV/Div bis 5 V/Div. |
| Verschiebungsbereiche | ±10 Div. (5 mV - 5 V) |
| Trigger | HDS2062M-N |
|---|---|
| Trigger | Kanal 1 und 2 |
| Trigger Verschiebung | Pre-Trigger: 655 Divisions Post-Trigger: 4 Divisions |
| Signalsystem und Line/Field Frequenzen (Video Trigger Modus) | ±Unterstützt NTSC, PAL und SECAM Übertragungssysteme bei beliebigen Field- / Line-Frequenzen |
| Messung | HDS2062M-N |
|---|---|
| Cursor Messung | Spannungsdifferenz (∆V) und Zeitdifferenz (∆T) zwischen zwei Cursoren |
| Automatische Messung | Spitzenwert, Mittelwert, Effektivwert (RMS), Frequenz und Periode. |
| Abmessungen und Softwareunterstützung | HDS2062M-N |
|---|---|
| Abmessungen | 180 mm × 115 mm × 40 mm |
| Gewicht | 645 g |
| Unterstützte Betriebssysteme | Windows XP(32Bit), Vista(32Bit), Windows 7(32Bit) |
