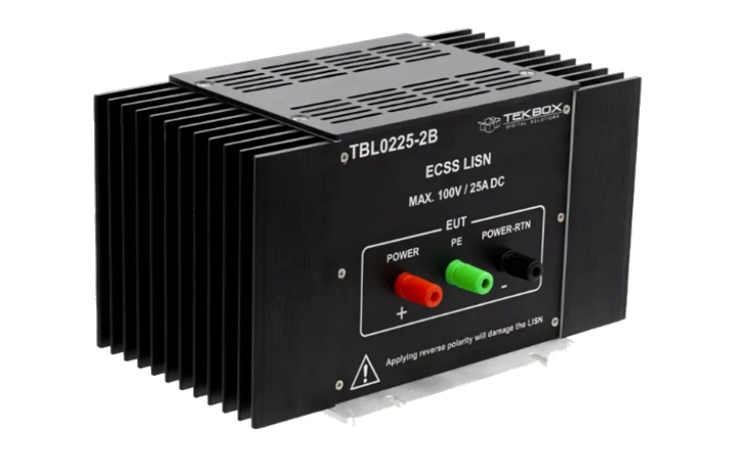

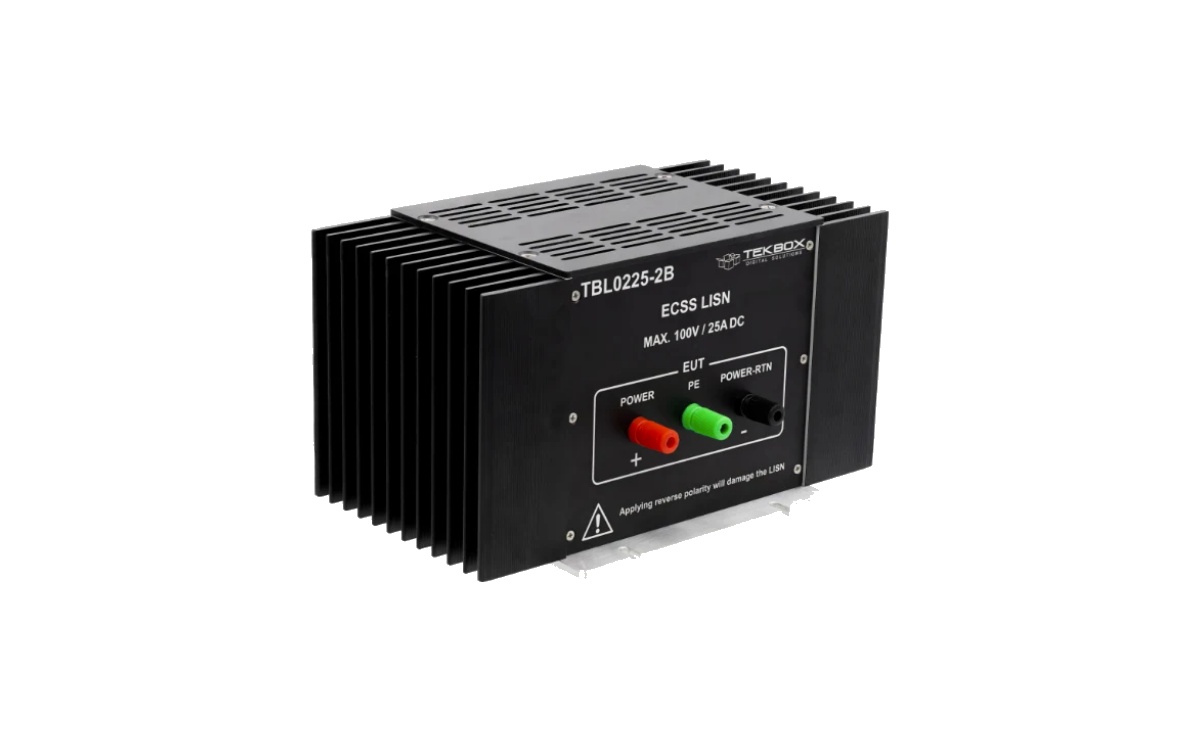

TekBox TBL0225-2B

Die TBL0225-2B LISN ist eine 2-Pfad-Netznachbildung (LISN) 50 Ω // 2 µH für den Bereich von 10 Hz - 200 MHz. Sie basiert auf dem Standard ECSS-E-ST-20-07C Rev. 1.

Typ LISN: V-AMN, 50 Ω // 2 µH
Charakterisierter Frequenzbereich: 10 Hz - 200 MHz
DC-Widerstand: 100 mΩ pro Pfad
Interner Kondensator: 10.000 µF zwischen dem „+“- und dem „-“-Pfad; polarisiert
Maximaler Strom: 25 A kontinuierlich
Betriebsspannungsbereich: 0 - 100 V DC
EUT / SOURCE-Anschlüsse: 4 mm Bananenbuchsen
Abmessungen: B 260 mm x L 140 mm x H 150 mm
Gewicht: 4,1 kg

2 Jahre Garantie

Nr.: TBL0225-2B

Versandkostenfrei innerhalb Deutschlands und in unsere EU-Nachbarländer! Zzgl. Versandkosten in alle übrigen Länder.

in 31-60 Tagen nach Bestellung auf Lager.

2.150,- € Netto

2.558,50 € inkl. MwSt.

Beschreibung

Die TBL0225-2B LISN ist ein Zweipfad 50 Ω // 2 µH LISN und ist für einen Frequenzbereich von 10 Hz - 200 MHz ausgelegt. Sie basiert auf dem Standard ECSS-E-ST-20-07C Rev 1. Die Norm gibt das allgemeine Schema der LISN vor und lässt eine gewisse Flexibilität bei den Bauteilwerten zu. Die TBL0225-2B-Implementierung ist für den Einsatz bei EMV-Messungen von Satelliten und Raumfahrzeugen konzipiert.

Die LISN verfügt nicht über einen Ausgang für leitungsgebundene Emissionsmessungen; stattdessen fungiert es lediglich als Netzwerk zur Stabilisierung der Leitungsimpedanz. Ein HF-Stromwandler wird zur Messung der leitungsgebundenen Emissionen gemäß der Norm verwendet.

Die 2 µH-Induktivität ahmt die typische Induktivität des Versorgungskabelbaums in Raumfahrzeugen oder Satelliten nach.

Die LISN wird in die Netzleitung und die Netzrückleitung des Prüflings eingesetzt.

Technische Daten

Typ LISN: V-AMN, 50 Ω // 2 µH
Frequenzbereich: 10 Hz - 200 MHz
DC-Widerstand: 100 mΩ pro Pfad
Interner Kondensator: 10.000 µF zwischen dem „+“- und dem „-“-Pfad; polarisiert
Maximaler Strom: 25 A kontinuierlich
Betriebsspannungsbereich: 0 - 100 V DC

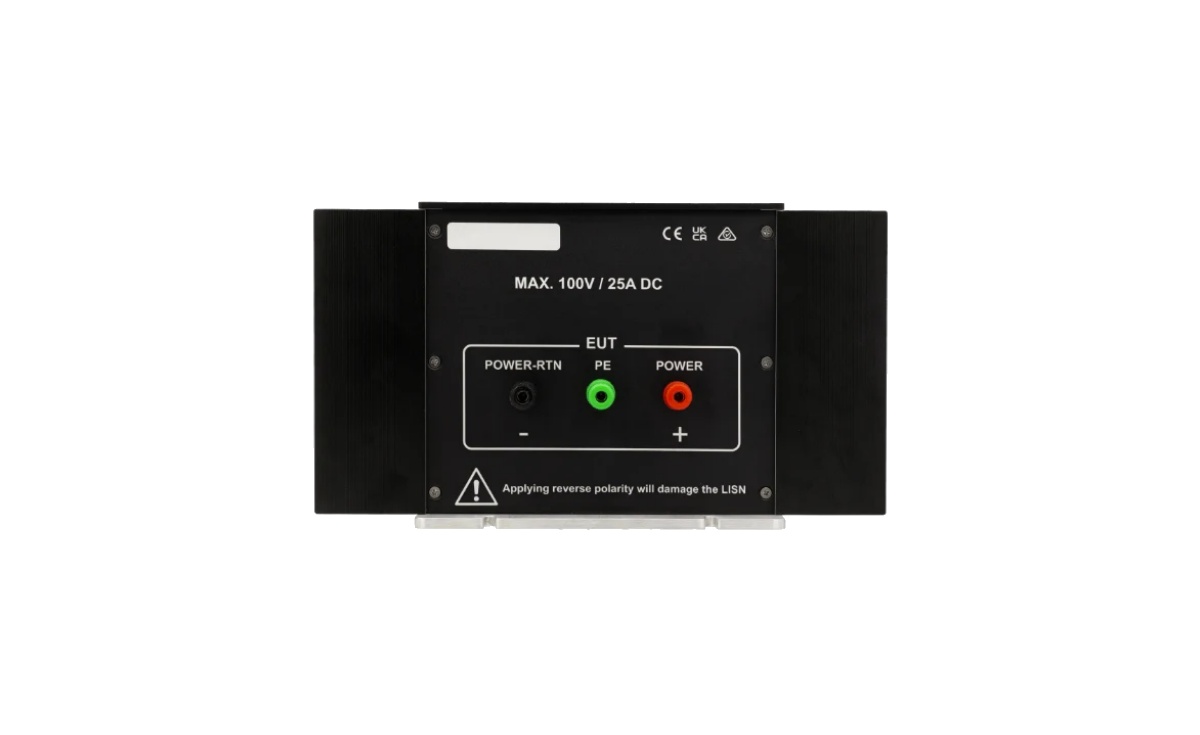

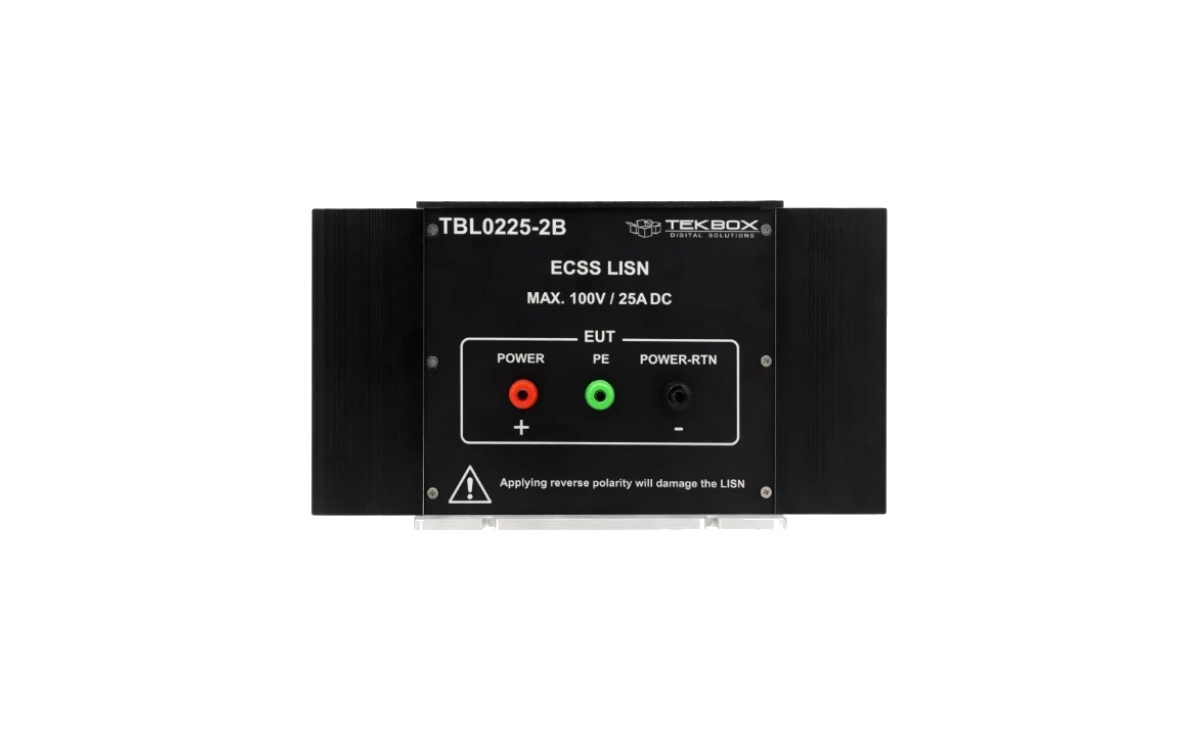

EUT / SOURCE-Anschlüsse: 4 mm Bananenbuchsen
Abmessungen: B 260 mm x L 140 mm x H 150 mm
Gewicht: 4,1 kg

Modellübersicht

Modell	Impedanz	Frequenzbereich	Pfad(e)	Max. Strom	Max. Spannung	Zusätzliche Funktionen
TBL00705-2	0.7 µH//50 Ω	30 Hz – 500 MHz	2	5 A	60 V nominal, Komponenten-Rating: 100 V	400 mΩ Reihenwiderstand
ТВL0110-2	1 µH//50 Ω	30 Hz – 500 MHz	2	10 A	60 V nominal, Komponenten-Rating: 100 V	100 mΩ Reihenwiderstand
TBL0225-2	2 µH//50 Ω	10 Hz – 200 MHz	2	25 A	60 V nominal, Komponenten-Rating: 100 V	100 mΩ Reihenwiderstand
TBL0225-2B	2 µH//50 Ω	10 Hz – 200 MHz	2	25 A	100 V nominal, Komponenten-Rating: 100 V	100 mΩ Reihenwiderstand und interner 10.000 µF Kondensator
TBL0510-1	5 µH//50 Ω	10 kHz – 400 MHz	1	10 A	60 V nominal, Komponenten-Rating: 200 V
TBL0550-1	5 µH//50 Ω	150 kHz – 108 MHz	1	50 A	60 V nominal, Komponenten-Rating: 250 V
TBL0550-1B	5 µH//50 Ω	10 kHz – 400 MHz	1	50 A	0 – 250 V AC @ 50/60 Hz, 130 V AC @ 400 Hz, 250 V DC, 450 V DC (Komponenten)	Umschaltbar auf verschiedene Standards
TBL05100-1C	5 µH//50 Ω	10 kHz – 400 MHz	1	100 A	0 – 500V AC @ 50/60 Hz, 250V AC @ 400Hz, 1500V DC (Komponenten)	Umschaltbar auf verschiedene Standards

Modell	Impedanz	Frequenzbereich	Kanäle	Max. Strom	Max. Spannung	Zusätzliche Funktionen
TBL5016-1	50µH//50Ω (50µH+5Ω)//50Ω	150 kHz – 30 MHz	1	16 A	250V	Umschaltbar 50µH//50Ω oder (50µH+5Ω)//50Ω ohne 250µH Vorfilter
TBL5032-1	50µH//50Ω (50µH+5Ω)//50Ω	10 kHz – 100 MHz	1	32 A	0 – 500 V DC; 0 – 270 V AC (50/60 Hz), 0 – 120V AC (400 Hz)	Umschaltbar 50µH//50Ω oder (50µH+5Ω)//50Ω ohne 250µH Vorfilter
TBL50100-1	50µH//50Ω (50µH+5Ω)//50Ω	150 kHz – 30 MHz	1	100 A	250V	Umschaltbar 50µH//50Ω oder (50µH+5Ω)//50Ω ohne 250µH Vorfilter
TBL50100-1B	50Ω/50µH+5Ω//50Ω/50µH	10 kHz – 100 MHz	1	82 A	0 – 500 V DC; 0 – 270 V AC (50/60 Hz), 0 – 120V AC (400 Hz)	Separate HF-Ausgänge für LISN-Mate Verbindung; Künstliche Handverbindung PE schaltbar: 50Ω//50µH
TBL501000-1	50µH // 50 Ω	100 kHz – 30 MHz	1	1000 A	0 – 1000 V DC; 0 – 500 V AC (50/60 Hz)
TBL5008-2B	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	8 A	250V AC 50/60 Hz oder DC	Filter/Begrenzer/Dämpfer schaltbar Künstliche Handverbindung PE schaltbar: 50Ω//50µH
TBL5008-2C	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	8 A	250V AC 50/60 Hz oder DC	Filter/Begrenzer/Dämpfer schaltbar Künstliche Handverbindung PE schaltbar: 50Ω//50µH
TBL5016-2B	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	16 A	250V AC 50/60 Hz oder DC	Separate HF-Ausgänge für LISN-Mate Verbindung; Künstliche Handverbindung PE schaltbar: 50Ω//50µH
TBL5016-2C	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	16 A	250V AC 50/60 Hz oder DC	Filter/Begrenzer/Dämpfer schaltbar Künstliche Handverbindung PE schaltbar: 50Ω//50µH
TBL5016-3	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	3	16 A	465V/270V	Künstliche Handverbindung PE schaltbar: 50Ω//50µH
TBL5032-3	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	3	32 A	465V/270V	Künstliche Handverbindung PE schaltbar: 50Ω//50µH
TBL5063-3	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	3	63 A	690V/400V 50Hz/60Hz	Künstliche Handverbindung PE schaltbar: 50Ω//50µH

Modell	Impedanz	Frequenzbereich	Kanäle	Max. Strom	Max. Spannung	Zusätzliche Funktionen
TBLM2		150 kHz – 110 MHz				LISN-Mate
TBLDC32-2	150 Ohm	9 kHz – 30 MHz	2	32A	1000V DC	150 Ohm DC LISN A, B, Common-Mode Differential-Mode Betrieb
TBLVHF-B	50 Ohm +-10%	30 MHz – 300 MHz	2	16A	250V DC – 400 Hz	Ausgewogenes VHF-LISN
TBISN-T4	150 Ohm	150 kHz – 30 MHz	2 symmetrische Paare	250mA	60V AC, 100V DC	2 Stück D-Sub 25 auf RJ45 Adapter
