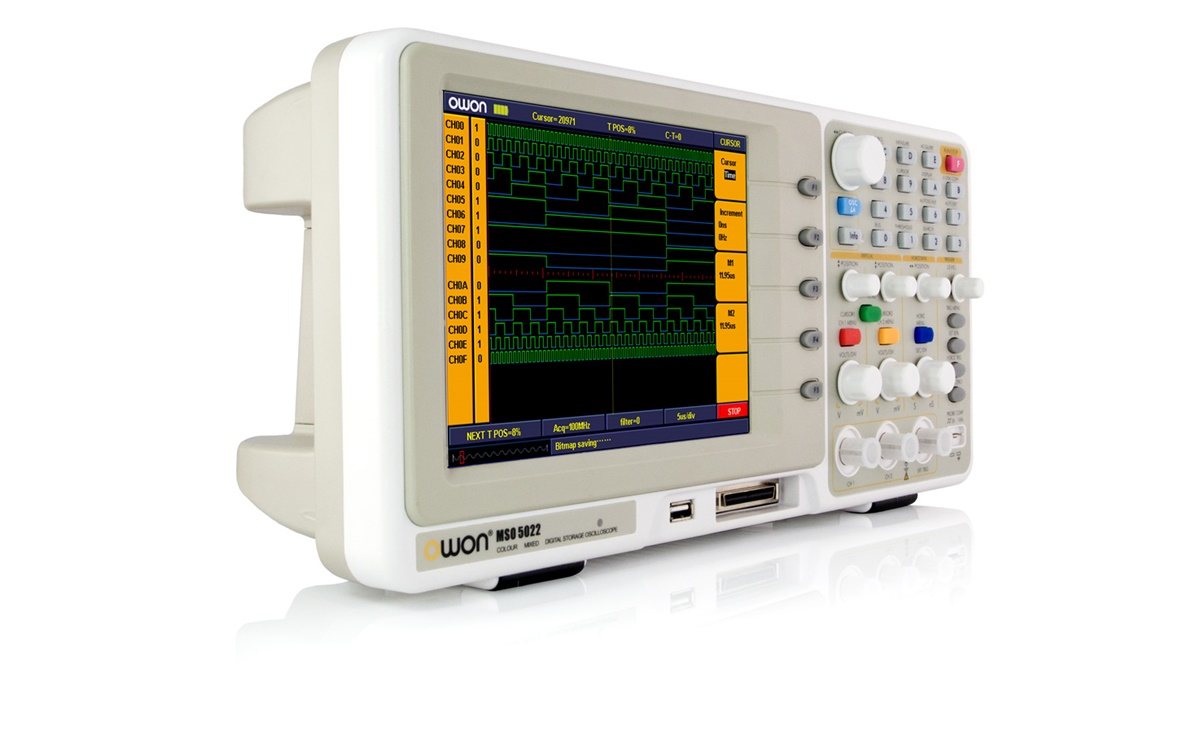

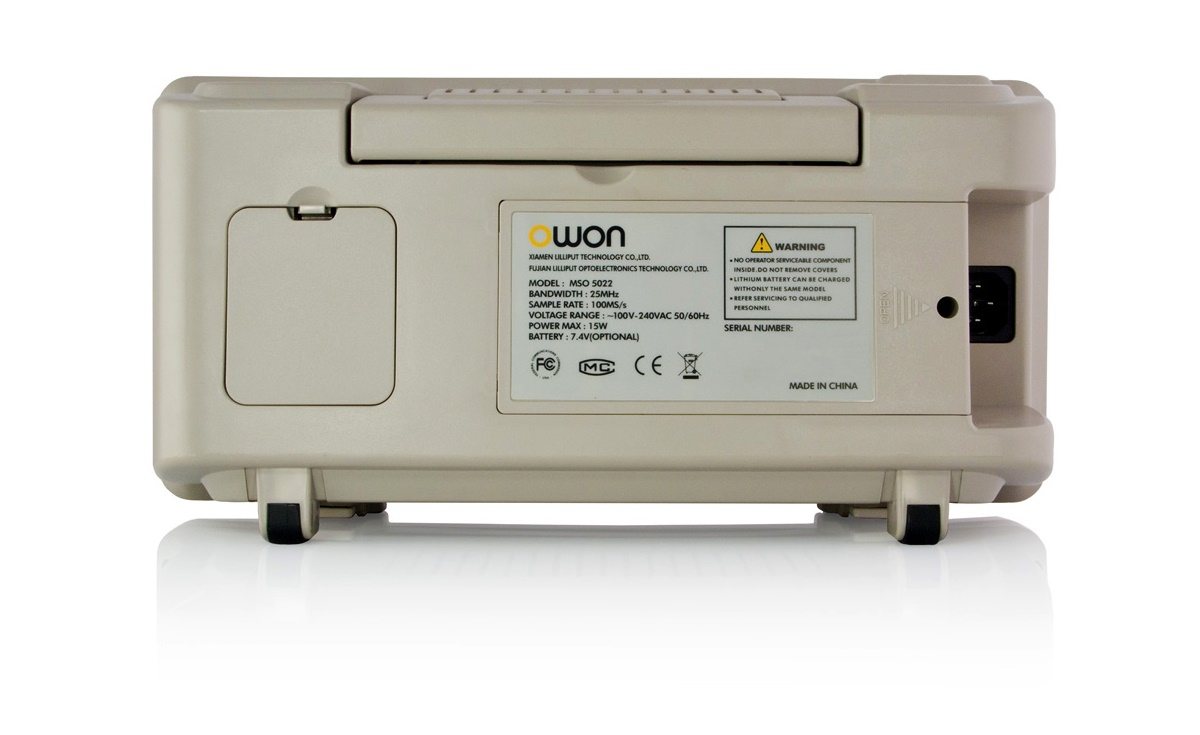

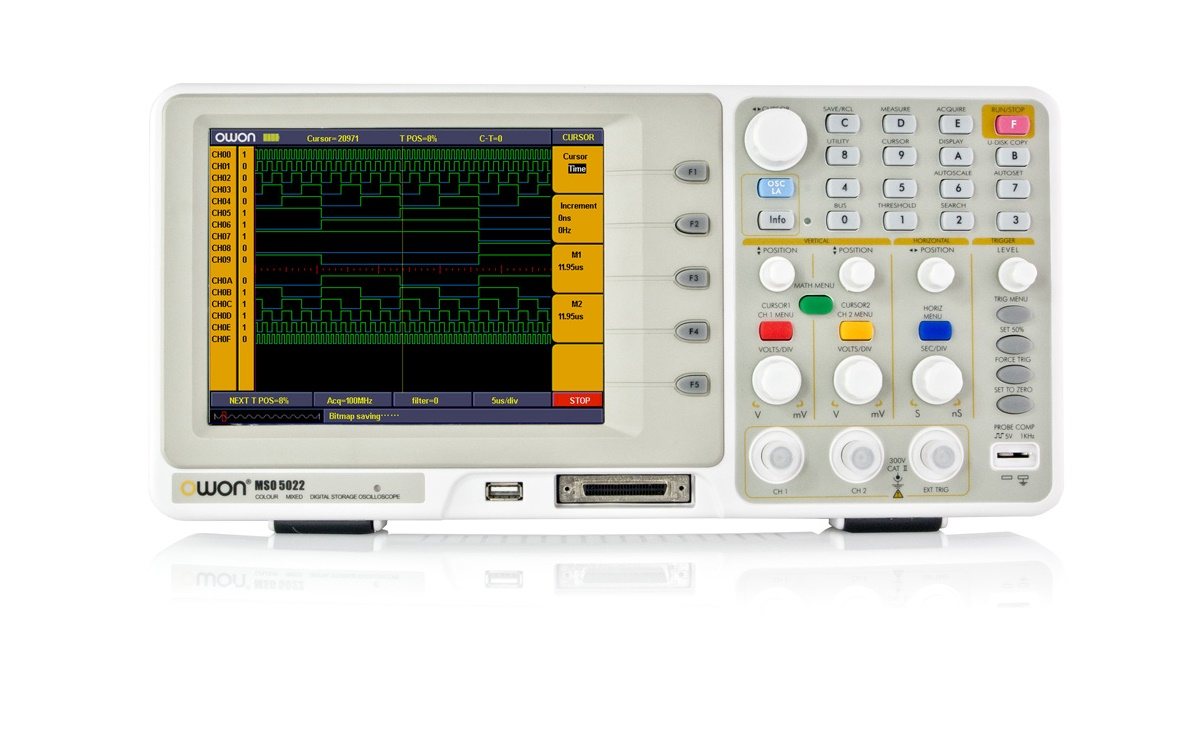

Das neue MSO5022 enthält einen 16 Kanal Logik-Analyser und ein Digital Speicher Oszilloskop in einem Gerät.
Die 7.8 Zoll (19,8 cm) großen Farb STN-LCD Bildschirme lassen sich dank der hohen Auflösung von 640*480 Pixeln gut ablesen und auch die Menüführung ist durchdacht und auch ohne Anleitung in wenigen Minuten einfach zu handhaben.
Das MSO5022 bietet im Oszilloskop-Modus eine Bandbreite von 25 MHz bei 100 MSa/s (100 Millionen Abtastungen pro Sekunde) und im Logik-Analyser-Modus eine Bandbreite von bis zu 33 MHz bei 100 MSa/s auf 16 Kanälen mit einer Speichertiefe von 4 Millionen Werten pro Kanal.
Bitte beachten Sie, dass die STN-LCD Bildschirmtechnologie einen nicht so großen Blickwinkel und geringere Reaktionszeiten also moderne TFT Bildschirme bietet.
Lieferung inklusive 2 Tastköpfe, Logik-Analyser Modul, 16 Messleitungen mit Klemmhaken, USB Kabel, Software, Netzkabel und Bedienungsanleitung (englisch).
Logik-Analyser Funktionen
| Logik-Analyser Funktionen | MSO5022 |
|---|---|
| Abtastrate | 20 Sa/s-100 MSa/s |
| Bandbreite | 33 MHz |
| Kanäle | 16 |
| Speicher | 4M pro Kanal |
| Eingangsimpedanz | 1 MΩ±2% |
| Trigger Modus | Edge trigger, Bus trigger, State trigger, Data alignment trigger, Data width trigger |
| Schwellenspannung | 0-4 V (4 Einstellungen) |
| Eingangsspannungsbereich | 0-5 V |
| Datensuche | |
| Zahlensystem | Binär, Dezimal, Hexadezimal |
| Digitale Filter | 0, 1, 2, optional |
| Speicherfunktion | 10 Einstellungen |
Oszilloskop Funktionen
| Oszilloskop Funktionen | MSO5022 |
|---|---|
| Kanäle | 2 |
| Abtastrate | 100 MSa/s Echtzeit |
| Bandbreite | 25 MHz |
| Sampling Modus | Normale Abtastung, Spitzenwert Erkennung (Peak Detection) und Mittelwertbildung |
| Bildschirm | 7.8" STN LCD mit 260000 Farben |
| Auflösung | 640 × 480 Pixel |
| Oszilloskop Funktionen | MSO5022 |
|---|---|
| Bildschirm | 7.8" STN LCD mit 260000 Farben |
| Auflösung | 640 × 480 Pixel |
| Abmessungen | 370 mm × 180 mm × 120 mm |
| Gewicht | 2.1 kg |
| Unterstützte Betriebssysteme | Windows XP(32Bit), Vista(32Bit), Windows 7(32Bit) |
| Signal | MSO5022 |
|---|---|
| Eingang | DC/AC Kopplung, bis 300 V |
| Abtastrate | 10 Sa/s bis 100 MSa/s Echtzeit |
| Zeitbasis | 5 ns/Div. bis 5 s/Div. (Schrittweite 1 - 2 - 5) |
| Speicher | 6000 Messpunkte pro Kanal |
| Vertikal | MSO5022 |
|---|---|
| A/D Wandler Auflösung | 8 Bit synchron auf beiden Kanälen |
| Vertikale Basis | 5 mV/Div bis 5 V/Div. |
| Verschiebungsbereiche | ±10 Div. (5 mV - 5 V) |
| Trigger | MSO5022 |
|---|---|
| Trigger | Kanal 1, 2 und externer Trigger |
| Trigger Verschiebung | Pre-Trigger: 655 Divisions Post-Trigger: 4 Divisions |
| Signalsystem und Line/Field Frequenzen (Video Trigger Modus) | ±Unterstützt NTSC, PAL und SECAM Übertragungssysteme bei beliebigen Field- / Line-Frequenzen |
| Messung | MSO5022 |
|---|---|
| Cursor Messung | Spannungsdifferenz (∆V) und Zeitdifferenz (∆T) zwischen zwei Cursoren |
| Automatische Messung | Spitzenwert, Mittelwert, Effektivwert (RMS), Frequenz und Periode. |
Downloads
Anleitung
MSO5000 Betriebsanleitung
Sprache: Deutsch
Dateigröße: 12.48 MiB
Erscheinungsdatum: 18.05.2020
Owon Anleitung USB Treiberinstallation
Sprache: Englisch
Dateigröße: 1.59 MiB
Erscheinungsdatum: 01.09.2009
Owon MSO Serie Anleitung
Sprache: Englisch
Dateigröße: 2.51 MiB
Erscheinungsdatum: 07.07.2017
Owon MSO5022S und MSO7102T Anleitung
Sprache: Englisch
Dateigröße: 1.92 MiB
Erscheinungsdatum: 01.04.2010
Software
Logik Analyzer Software LogicSetup Download
Dateigröße: 40.33 MiB
Erscheinungsdatum: 27.12.2018
Oszilloskop Software DS WaveSetup Download
Dateigröße: 52.14 MiB
Erscheinungsdatum: 27.12.2018
Owon DSO PC software
Version: 2.0.12
Dateigröße: 51.97 MiB
Erscheinungsdatum: 04.09.2015
O/S: Windows 10 (64/32 Bit), 8.1 (64/32 Bit), 8 (64/32 Bit), 7 (64/32 Bit), Vista (64/32 Bit), XP (64/32 Bit)
Owon MSO PC software Logik Analysator
Version: 2.0.6.1
Dateigröße: 34.76 MiB
Erscheinungsdatum: 03.01.2017
O/S: Windows 10 (64/32 Bit), 8.1 (64/32 Bit), 8 (64/32 Bit), 7 (64/32 Bit), Vista (64/32 Bit), XP (64/32 Bit)
Treiber
Owon DSO USB Treiber
Dateigröße: 10.83 MiB
Erscheinungsdatum: 06.12.2016
O/S: Windows 10 (64/32 Bit), 8.1 (64/32 Bit), 8 (64/32 Bit), 7 (64/32 Bit), Vista (64/32 Bit), XP (64/32 Bit)
