Innovative Tools. Exzellenter Service.

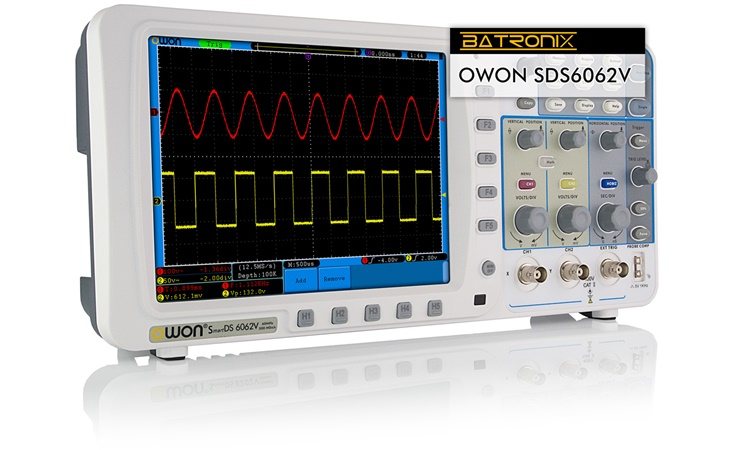

Das neue Speicher Digital Oszilloskop Smart DS6062 von Owon bietet moderne Messtechnik zu einem besonderen Preis-/Leistungsverhältnis.
Die 8" Zoll (20,3 cm) großen Farb TFT Bildschirme lassen sich dank der hohen Auflösung von 800*600 Pixeln sehr gut ablesen und auch die Menüführung ist durchdacht und auch ohne Anleitung in wenigen Minuten einfach zu handhaben.
Das SDS6062 bietet 500 MSa/s (500 Millionen Abtastungen pro Sekunde), eine Bandbreite von 60 MHz, einen hochwertigen TFT Bildschirm sowie eine USB Schnittstelle samt PC Software. Mit dem sehr großen Speicher von bis zu 10 Millionen Messpunkten pro Kanal lassen sich auch längere Signalverläufe bequem aufzeichnen.
Die Lieferung erfolgt inklusive zweier Tastköpfe, USB Kabel, Software, Netzkabel und Bedienungsanleitung (englisch).
| Modellübersicht | SDS6062 / | SDS7102 / | SDS8202 / | SDS8302 | SDS9302 | |
|---|---|---|---|---|---|---|
| Bandbreite | 30 MHz | 60 MHz | 100 MHz | 200 MHz | 300 MHz | 300 MHz |
| Abtastrate | 250 MSa/s | 500 MSa/s | 1 GSa/s | 2 GSa/s | 2,5 GSa/s | 3,2 GSa/s |
| Speichertiefe pro Kanal | 10 Kpts | 10 Mpts | 10 Mpts | 10 Mpts | 10 Mpts | 10 Mpts |
| zusätzliche Schnittstelle | VGA (nur SDS5032EV) | VGA (option) | VGA (option) | VGA (option) | VGA | VGA |
| Batterie Option (Batterie nicht enthalten) |
Die "V"-Varianten der SDS Geräte bieten eine VGA Schnittstelle an, mit dem das Oszilloskopbild auf größeren Medien angezeigt werden kann, z.B. für Präsentationszwecke. Beim SDS8302 und SDS9302 ist die VGA Schnittstelle Standard.
| Oszilloskop Funktionen | SDS6062 |
|---|---|
| Kanäle | 2 |
| Abtastrate | 500 MSa/s Echtzeit (250 MSa/s bei 2 Kanalanzeige) |
| Bandbreite | 60 MHz |
| Sampling Modus | Normale Abtastung, Spitzenwert Erkennung (Peak Detection) und Mittelwertbildung |
| Bildschirm | 8" TFT LCD mit 65535 Farben |
| Auflösung | 800 × 600 Pixel |
| Kühlmethode | passive Kühlung |
| Menüsprachen | Deutsch, Englisch, Spanisch, Russisch, Polnisch, Chinesisch, Koreanisch |
| Signal | SDS6062 |
|---|---|
| Eingang | DC/AC Kopplung, bis 400 V |
| Abtastrate | bis 500 MSa/s Echtzeit |
| Zeitbasis | 5 ns/Div. bis 100 s/Div. (Schrittweite 1 - 2 - 5) |
| Speicher | bis 10 Millionen Messpunkte pro Kanal |
| Vertikal | SDS6062 |
|---|---|
| A/D Wandler Auflösung | 8 Bit synchron auf beiden Kanälen |
| Vertikale Basis | 2 mV/Div bis 10 V/Div. |
| Verschiebungsbereiche | ±10 Div |
| Trigger | SDS6062 |
|---|---|
| Trigger | Kanal 1, 2 und externer Trigger |
| Trigger Verschiebung | je nach Aufnahmelänge und Zeitbasis |
| Signalsystem und Line/Field Frequenzen (Video Trigger Modus) | Unterstützt NTSC, PAL und SECAM Übertragungssysteme bei beliebigen Field- / Line-Frequenzen |
| Messung | SDS6062 |
|---|---|
| Cursor Messung | Spannungsdifferenz (∆V) und Zeitdifferenz (∆T) zwischen zwei Cursoren |
| Automatische Messung | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B Rising Edge, Delay A→B Falling Edge, +Width, -Width, +Duty, -Duty |
| Mathematische Funktionen | addieren, subtrahieren, multiplizieren, dividieren und FFT |
| Abmessungen und Softwareunterstützung | SDS6062 |
|---|---|
| Abmessungen | 340 mm × 155 mm × 70 mm |
| Schnittstellen | USB PC Anschluss USB Host für USB-Sticks LAN Port |
| Gewicht | 2.63 kg |
| Unterstützte Betriebssysteme | Windows XP(32Bit), Vista(32Bit), Windows 7(32Bit) |
Downloads
Anleitung
Owon Anleitung USB Treiberinstallation
Sprache: Englisch
Dateigröße: 1.59 MiB
Erscheinungsdatum: 01.09.2009
Owon SDS Serie Anleitung
Sprache: Englisch
Version: 1.6.7
Dateigröße: 2.36 MiB
Erscheinungsdatum: 10.05.2014
Software
Oszilloskop Software SDS Setup Download
Dateigröße: 51.69 MiB
Erscheinungsdatum: 27.12.2018
Owon DSO PC software
Version: 2.0.12
Dateigröße: 51.97 MiB
Erscheinungsdatum: 04.09.2015
O/S: Windows 10 (64/32 Bit), 8.1 (64/32 Bit), 8 (64/32 Bit), 7 (64/32 Bit), Vista (64/32 Bit), XP (64/32 Bit)
Owon SDS6062 Software
Dateigröße: 40.54 MiB
Erscheinungsdatum: 27.12.2018
Treiber
Owon DSO USB Treiber
Dateigröße: 10.83 MiB
Erscheinungsdatum: 06.12.2016
O/S: Windows 10 (64/32 Bit), 8.1 (64/32 Bit), 8 (64/32 Bit), 7 (64/32 Bit), Vista (64/32 Bit), XP (64/32 Bit)
