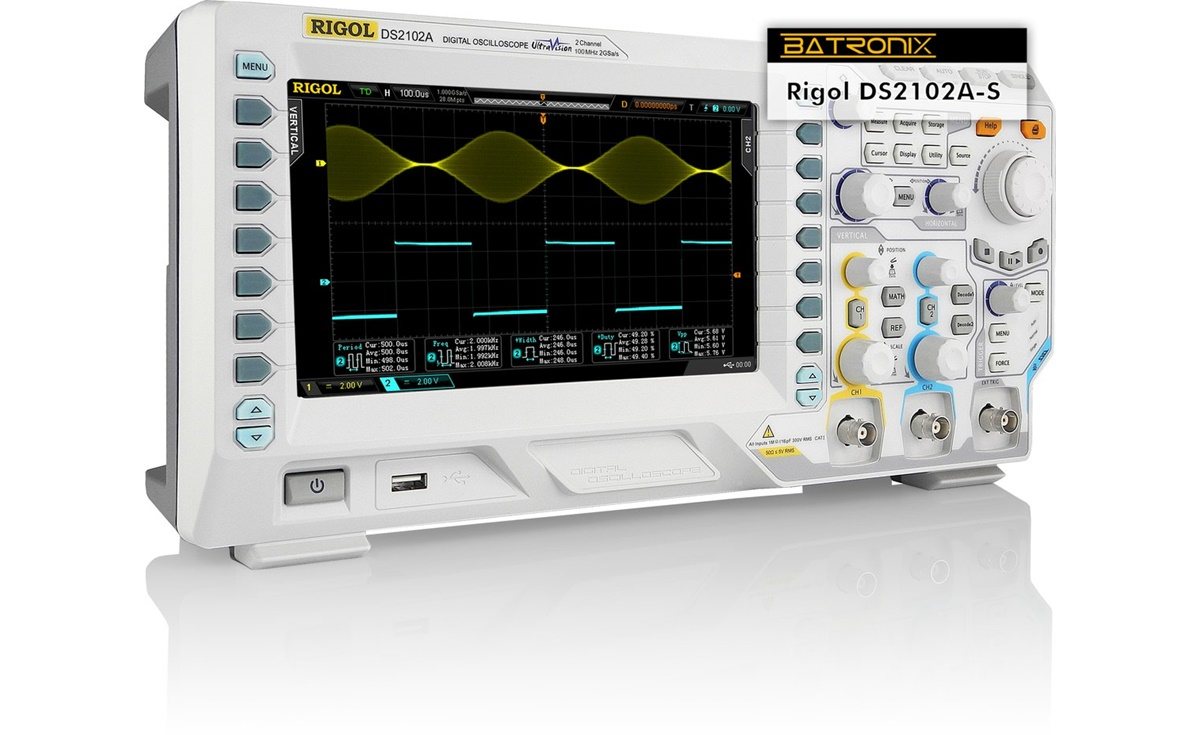

Das Rigol DS2102A-S ist ein sehr hochwertiges Zweikanal Digital-Oszilloskop mit einer Bandbreite von 100 MHz, einer Abtastrate von 2 GSa/s und einem integrierten arbiträren 2 Kanal Funktionsgenerator bis 25 MHz.
Die Rigol Oszilloskope besitzen eine gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Messaufgaben bietet. Die Menüführung ist intuitiv zu verwenden und Mehrsprachig (Englisch / Chinesisch). Die Qualität der Rigol Oszilloskope ist dabei durchaus mit Agilent und Tektronix Oszilloskopen vergleichbar.
Die besonders großen TFT Farbbildschirme sind sehr gut ablesbar und durch die intelligente Ein- bzw. Ausblendung von Informationen steht ständig ein maximaler Bereich für die Signaldarstellung zur Verfügung. Die Signalkurven, die FFT-Anzeige sowie die weiteren Funktionen können gleichzeitig im Display angezeigt werden.
| Modellübersicht | DS2072A | DS2102A | DS2202A | DS2302A |
|---|---|---|---|---|
| Bandbreite | 70 MHz | 100 MHz | 200 MHz | 300 MHz |
| Abtastrate | 2 GSa/s | 2 GSa/s | 2 GSa/s | 2 GSa/s |
| Signalerfassungsrate | 50000 wfms/s | 50000 wfms/s | 50000 wfms/s | 50000 wfms/s |
| Speichertiefe | 14 Mpts / 56 Mpts (Option) | 14 Mpts / 56 Mpts (Option) | 14 Mpts / 56 Mpts (Option) | 14 Mpts / 56 Mpts (Option) |
| Modellübersicht | DS2072A-S | DS2102A-S | DS2202A-S | DS2302A-S |
|---|---|---|---|---|
| Funktionsgenerator |
Besondere Features
Große Messgenauigkeit, rauscharmer Eingang
Durch die von Rigol neu entwickelte Messeingangsstufe sind die DS2000A extrem rauscharm und erlauben die Messung kleinster Signale. Die Vertikalauflösung beginnt bei 500uV (0,5mV) pro Division. Auf dem Bild sehen Sie die Messung eines nur 1 Millivolt großen Rechtecksignales (gelb).
Perfekter Frequenzgang
Auch bei dem Frequenzgang verhalten sich die neuen Messeingangstufen nahezu perfekt. Auf dem Bild sehen Sie eine Flanke mit einer Anstiegszeit von nur 1,4 Nanosekunden, bei einer Amplitude von ca. 5 Millivolt. Der Überschwinger liegt dabei unter 5%. Bei der Rigol MSO1000Z Serie ist der Logik Analysator bereits inklusive.
Großer Speicher (14 Mpts / 56 Mpts)
Die DS2000A Oszilloskope können in der Grundausstattung bereits bis zu 14.000.000 Messpunkte aufzeichnen. Mit dem optionalen Speichererweiterungsmodul MEM-DS2 sogar 56.000.000 Messpunkte. Das Speichererweiterungsmodul "MEM-DS2" ist auf dieser Seite unter dem Reiter "Zubehör" erhältlich.
Echtzeit Aufnahme, Anzeige und Analyse
Durch die sehr hohe Abtastgeschwindigkeit der Rigol DS2000A Oszilloskope und den großen Speicher ist es möglich bis zu 50.000 Wellenformen pro Sekunde aufzuzeichnen. Die aufgenommenen Wellenformen können komfortabel angezeigt und analysiert werden.
Multi-Level Intensity Grading Display
Mit der "Multi-Level Grading Intensity" Anzeige können auch umfangreiche Signalverläufe mit sehr vielen Messwerten komplett dargestellt werden.
Triggerung serieller Bussysteme
Die Triggerung auf serielle Bussysteme (RS232/UART, I²C und SPI) sind bereits inklusive.
Serielle Busdekodierung
Mit dem optionalen "SD-DS2 Dekoding Kit" können serielle Daten aus verschiedenen Bussystemen ausgewertet, dekodiert und direkt als Bytewerte angezeigt werden. Unterstützt werden folgende Dekodierungen: RS232/UART, I²C, SPI. Das "SD-DS2 Dekoding Kit" ist auf dieser Seite unter dem Reiter "Zubehör" erhältlich.
Umfangreiche Trigger Funktionen
Die Rigol Oszilloskope bieten umfangreiche Trigger Optionen, die einen professionellen Einsatz ermöglichen. Die Spezialtrigger Windows, Nth Edge, HDTV, Delay, Time Out, Duration und USB sind über das optionale "AT-DS2 Advanced Trigger" Modul auf dieser Seite unter dem Reiter "Zubehör" erhältlich.
Runt Trigger (Triggern auf Zwergimpulse)
Im "Runt Trigger" Modus kann auf Zwergimpulse getriggert werden. Zwergimpulse sind kurze Impulse, die nicht die volle Amplitude erreichen. Dazu werden drei Spannungsschwellen definiert (z.B. 10%, 50% und 90%). Durchläuft das Signal die ersten beiden Schwellen in einer Richtung, erreicht aber die dritte nicht mehr, wird der Trigger ausgelöst.
Fortschrittliche Berechnungen
Die Oszilloskope der DS2000A Serie verfügen über ein modernes und fortschrittliches Mathematiksystem, mit dem auch komplizierte Signalberechnungen benutzerdefiniert eingestellt und angezeigt werden können.
Pass- / Fail- Signaltests mit Maskierung
Mit Hilfe von einstellbaren Masken können Signale auf Gültigkeit geprüft werden. So lassen sich einfache Signalüberwachungen realisieren. Features: benutzerdefinierte Masken, Pass/Fail-Zähler, Stop bei Fehler, Fehler-Alarm
Automatische Messungen mit Statistik
Das Oszilloskop kann bis zu fünf Parameter wie Anstiegs- und Abfallzeiten, Amplitude, Pulsbreiten, Tastverhältnis und viele mehr gleichzeitig messen und zeigt statistische Werte für jeden Parameter an (Max- , Min- und Durchschnittswert).
Arbiträrer 2 Kanal Funktionsgenerator
Die Oszilloskope der DS2000A-S Serie besitzen einen integrierten arbiträren 2 Kanal Funktionsgenerator, mit dem Signale bis 25 MHz (Sinus) bei einer Amplitude bis zu 5 Vpp und einer Sample Rate bis zu 200 MSa/s erzeugt werden können. Die Signalausgänge befinden sich auf der Geräterückseite.| Gerätedaten | Digital Oszilloskop Rigol DS2102A-S |
|---|---|
| Bildschirm | 20,32 cm (8") WVGA-Farb-LCD |
| Auflösung | 800 × 480 Pixel |
| Anschlüsse | USB-Host für den Anschluss von z.B. USB Sticks zur Speicherung von Wellenformen USB-Device für den Anschluss an einen PC oder USB Pict-Bridge Druckerschnittstelle LAN für die Verwendung im Netzwerk (LXI) GPIB (IEE-488, General Purpose Interface Bus) über das USB-GPIB Modul (optional erhältlich) Trigger- und Kalibriersignalausgang |
| Abmaße | 362 mm × 180 mm × 131 mm |
| Gewicht | 3,9 kg |
| Unterstützte Betriebssysteme | Windows XP(32Bit), Vista(32Bit), Windows 7(32Bit) |
| Oszilloskop Funktionen | Digital Oszilloskop Rigol DS2102A-S |
|---|---|
| Kanäle | 2 |
| Abtastrate | 2 GSa/s Echtzeit (1 Kanal) |
| Bandbreite | 100 MHz |
| Sampling Modus | Normale Abtastung, Spitzenwert Erkennung (Peak Detection) und Mittelwertbildung (Average) |
| Mathematische Funktionen | benutzerdefiniert, FFT (Fast Fourier Transform) |
| Unterstützte FFT Fenster | Rectangle, Hanning, Hamming, Blackman |
| Signal Dekodierung | RS232/UART (optional), I²C (optional), SPI (optional) |
| Signal | Digital Oszilloskop Rigol DS2102A-S |
|---|---|
| Eingang | DC/AC Kopplung, CAT I 300 Vrms, CAT II 100 Vrms |
| Abtastrate | bis 2 GSa/s Echtzeit |
| Zeitbasis | DS2302A(-S): 1 ns/div bis 1000 s/div DS2202A(-S): 2 ns/div bis 1000 s/div DS2072A(-S) / DS2102A(-S): 5 ns/div bis 1000 s/div |
| Speicher | 14M Messpunkte (1 Kanal) 56M Messpunkte (1 Kanal) mit Speicheroption MEM-DS2 |
| Vertikal | Digital Oszilloskop Rigol DS2102A-S |
|---|---|
| A/D Wandler Auflösung | 12 Bit bei ≥ 5 µs/div 8 Bit bei ≤ 2 µs/div |
| Vertikale Basis | 500 µV/div bis 1 V/div (50 O) 500 µV/div bis 10 V/div (1 MΩ) |
| Offsetbereich | 500 µV/div bis 10 V/div |
| Trigger | Digital Oszilloskop Rigol DS2102A-S |
|---|---|
| Trigger | Kanaltriggerung, EXT |
Signalsystem und Line/Field Frequenzen (Video Trigger Modus) | PAL, NTSC, SECAM 480P, 576P, 720P, 1080P and 1080I HDTV standards |
| Triggerfunktionen | Flanke, Puls, Muster, Flankenanstieg, I²C, RS232/UART, USB, Video und weitere... |
| Messung | Digital Oszilloskop Rigol DS2102A-S |
|---|---|
| Cursor Messung | Manual Modus, Track Modus, Auto Modus, Spannungsdifferenz (∆V) und Zeitdifferenz (∆T) zwischen zwei Cursoren |
| Automatische Messung | Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall time, Positive Width, Negative Width, Positive, Duty Cycle, Negative Duty Cycle, Delay1-2 (rise), Delay1-2 (fall), Phase1-2 (rise), Phase1-2 (fall) |
| Funktionsgenerator | Digital Oszilloskop Rigol DS2102A-S |
|---|---|
| Kanäle | 2 |
| Abtastrate | 200 MSa/s |
| Vertikale Auflösung | 14 Bit |
| Maximale Frequenz | Sinus: 25 MHz Rechteck/Puls: 15 MHz Dreieck/Rampe: 100 kHz Rauschen: 25 MHz Vordefinierte Signale: 1 MHz Arbiträre Signale: 10 MHz |
| Frequenzgenauigkeit | 100 ppm (<10 kHz) 50 ppm (>10kHz) |
| DC Offset | ±2,5 V (HIGH-Z) ±1,25 V (50 Ω) |
| Frequenzauflösung | 0.1 Hz oder 4 Bit (der größere Wert) |
| Amplitude | 20 mVpp to 5 Vpp, HighZ 10 mVpp to 2.5 Vpp, 50 Ω |
